Em março de 2012 a ESTEIO deu início à execução dos Serviços de Projeto Básico do Duto IRACEMA-CABIÚNAS, localizado no município de Macaé, Estado do Rio de Janeiro. O trecho analisado começa após a zona de arrebentação da praia do Lagomar em Macaé- RJ. Segue em direção ao Terminal de Cabiúnas em faixa de dutos existente, em área da reserva ambiental do Parque Nacional da Restinga de Jurubatuba se desenvolvendo paralelamente a zona residencial do Bairro Lagomar por uma extensão de 2,5 quilômetros, cruzando o canal Macaé – Campos, a Ferrovia Centro Atlântico e as vias de rodagem do acesso secundário a Macaé RJ 178 e a RJ106. Estas interferências serão consideradas como obras especiais, chegando na cerca do Terminal de Cabiúnas. A parte interna do Terminal será implantada em faixa nova por uma extensão aproximada de 1,9 quilômetros, até atingir o ponto indicado para recebedor do duto no Terminal de Cabiúnas.
diretriz_duto
cruzamento_dutos
cruzamento_rj178
variante_sugerida

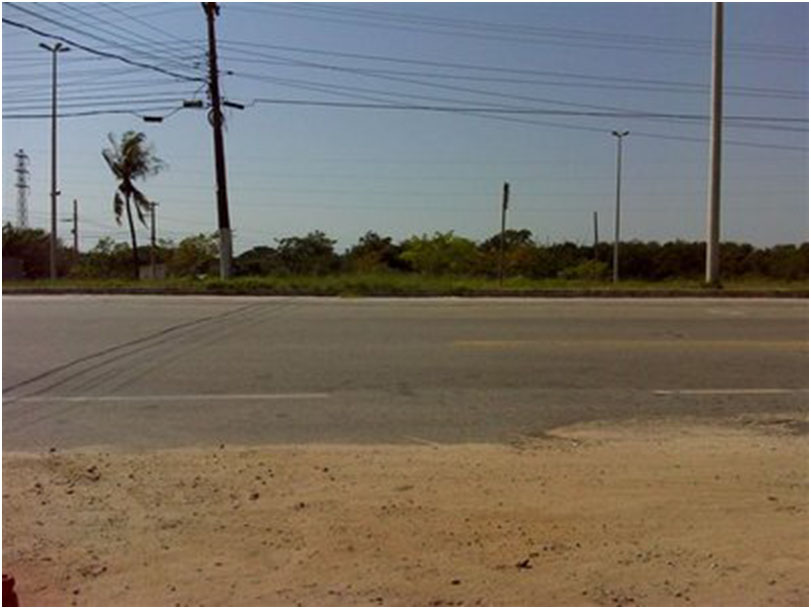

cruzamento_rj106

BASE CARTOGRÁFICA

A base cartográfica utilizada foi da IBGE 1:50.000.

PLANO FUNCIONAL

A partir da base cartográfica, elaborou-se o Plano Funcional, indicando os acessos, áreas de válvulas e bota-foras.

LEVANTAMENTO DE TRAVESSIAS E CRUZAMENTOS ESPECIAIS PARA AS DUAS FAIXAS

Ao longo da faixa foram levantados as seguintes travessias e cruzamentos especiais:

Item

TRAVESSIA / CRUZAMENTO

1

 Canal Macaé-Campos

2

 Cruzamento de Dutos

3

 Cruzamento Ferrovia

4

 Rodovia Estadual RJ-178

5

 Rodovia Estadual RJ-106

PROJETOS COMPLEMENTARES

Posteriormente a este projeto, a ESTEIO foi contratada para executar a complementação do Projeto Básico para a variante do trecho terrestre do Gasoduto LULA – NE – CABIÚNAS com 540m:

A faixa da variante sairá após o cruzamento do duto com a Ferrovia Centro Atlântico e atravessará o Canal Macaé Campos e as vias de rodagem RJ 178 e RJ106. Cruzará linha de transmissão de alta tensão, estas serão consideradas como obras especiais, chegando na interligação na faixa do gasoduto dentro do Terminal de Cabiúnas – TECAB, numa extensão de 540,00 metros.

PRODUTOS GERADOS

Os serviços do escopo de projeto básico da faixa e pré-detalhamento do duto foram traduzidos nos seguintes produtos:

    • Planta de Situação com implantação geral na escala 1:25:000;
    • Planta Chave / Unifilar de Terraplenagem na escala 1:10.000;
    • Desenho de Zoneamento Geotécnico na escala 1:10.000;
    • Planta de Faixa na escala 1:1.000;
    • Perfil do duto na escala 1:1.000;
    • Desenho de cruzamentos e travessias na escala 1:200;
    • Desenho de Seção de Terraplenagem na escala 1:200;
    • Desenho de detalhes típicos de terraplenagem na escala 1:500;
    • Desenho de detalhes típicos de drenagem na escala 1:500;
    • Relatórios;
    • Memoriais Descritivos;
    • ETs – Especificações Técnicas;
    • MC – Memórias de Cálculo;
    • Planilhas de Quantidades.
