Ramal Anhanguera

Em Junho de 2012 a ESTEIO deu início à execução dos Serviços do Projeto Executivo da rede primária do gasoduto Ramal Anhanguera. Com trecho de 151,5 km, localizados entre Ribeirão Preto e Igarapava no estado de São Paulo, atingindo os municípios de Sertãozinho, Jardinópolis, Sales de Oliveira, Orlândia, São Joaquim da Barra, Guará, Ituverava e Aramina. A tubulação é de DN 400mm API 5L GR.X52 – ESP. MIN. 11,1mm e 7,9mm e será implantada na faixa existente do Oleoduto Osbra.

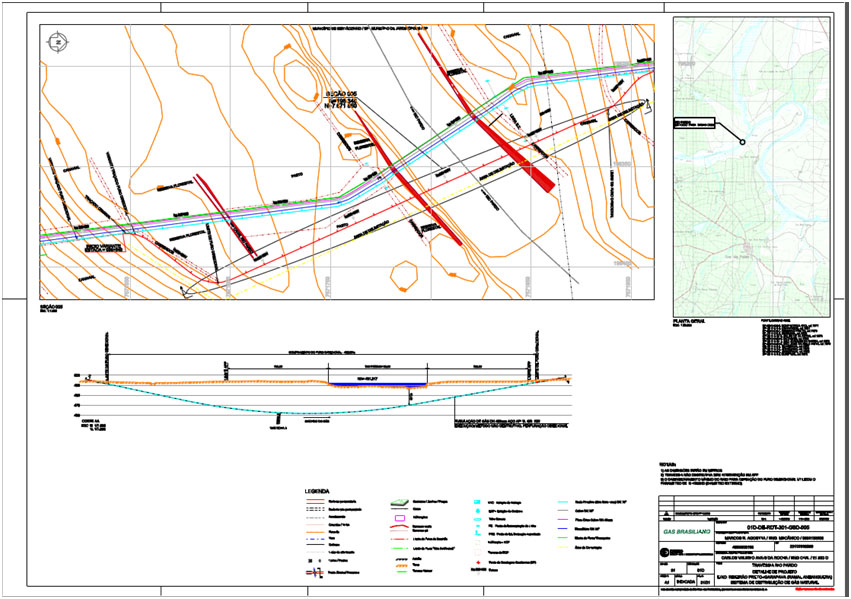

travessias_agua
cruzamento_rodovia
cruzamento_sp322
fluxograma_rede
planta_chave

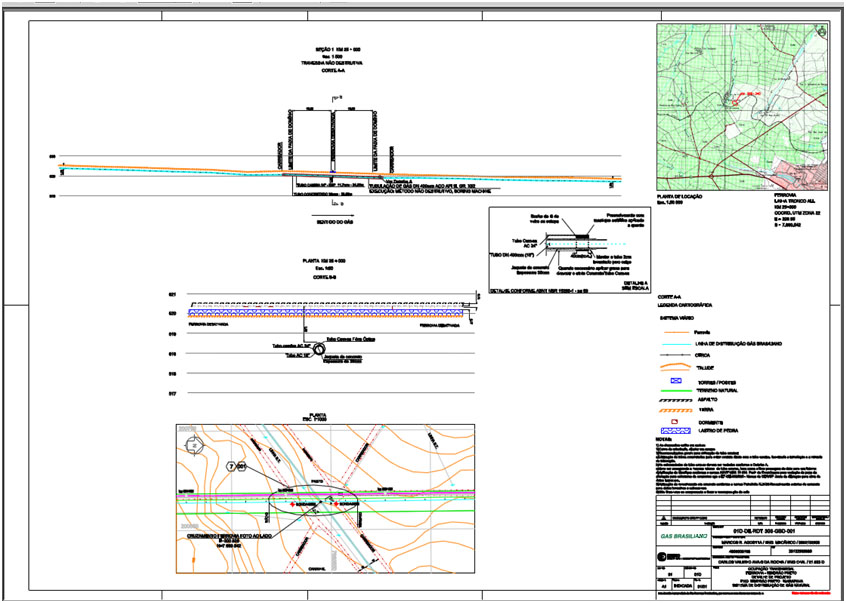

cruzamento_ferrovia
projeto_interligacao
cruzamento_sp255
projetos_tubulacao_mecanicos
projeto_delimitacao_area

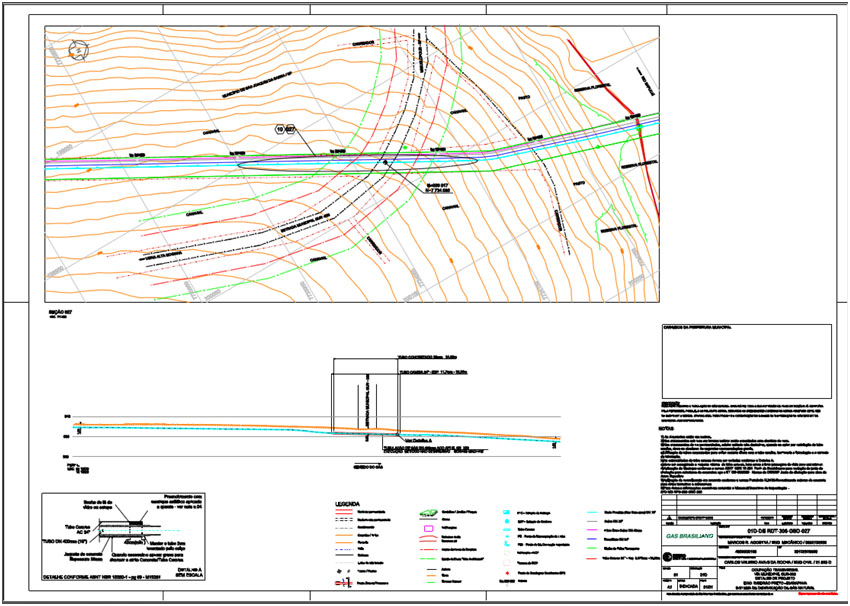

travessia_municipal

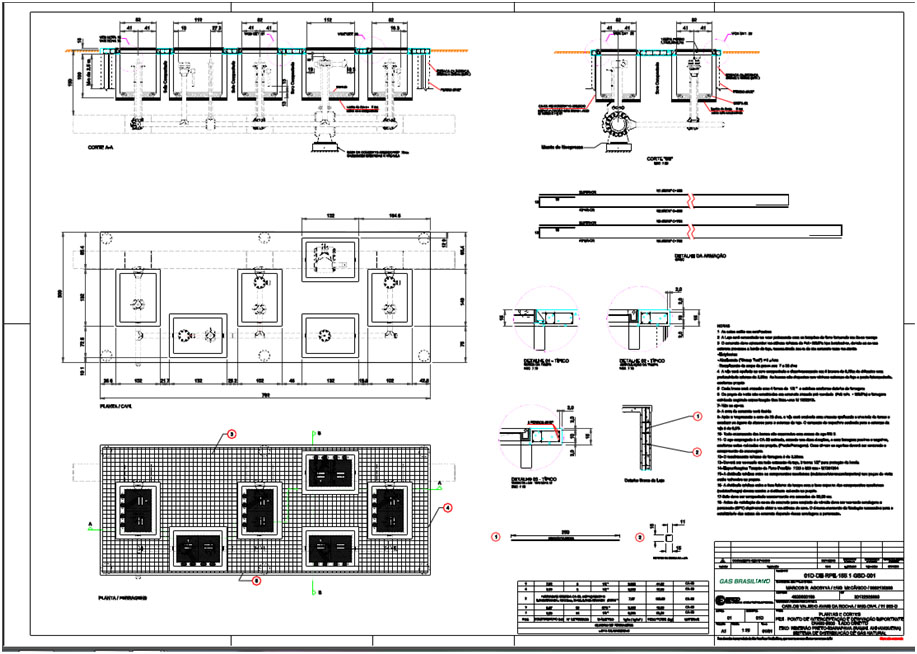

projetos_civis_mecanicos
travessia_rio_pardo
fluxograma_fibra
travessia_rio_sapucai
tracado_diretriz

LEVANTAMENTO DE TRAVESSIAS E CRUZAMENTOS

Ao longo da faixa foram levantados as seguintes travessias e cruzamentos: Clique aqui para abrir o anexo em PDF

PRODUTOS GERADOS

Os serviços do escopo do projeto executivo do gasoduto Ramal Anhanguera foram traduzidos nos seguintes produtos:

    • Lista de Documentos;
    • Memorial Descritivo de Implantação;
    • Planta Chave 1:50.000;
    • Planta e Perfil 1:1000;
    • Fluxograma do sistema – Rede Primária Executivo;
    • Fluxograma Fibra Óptica e Locação das Caixas;
    • Folha de dados de Projeto de Fibra Óptica;
    • Projetos de Travessias de Curso de Água;
    • Projetos de Cruzamentos de Rodovias e Vias Municipais;
    • Projetos de Cruzamentos das Ferrovias;
    • Interligação Mecânica ELP Ponto Inicial Cravinhos;
    • Delimitação de área ELP Ponto 0;
    • Esquemático de Terraplenagem ELP e EMED;
    • Interligação Mecânica EMED Igarapava (EMED 02_1);
    • Delimitação de área EMED Igarapava;
    • Esquemático de Terraplenagem EMED Igarapava;
    • Delimitação de área ECOMP;
    • Projetos de Tubulação dos Conjuntos Mecânicos;
    • Projetos Civis dos Conjuntos Mecânicos;
    • Detalhe Típico de Implantação dos Conjuntos Mecânicos na faixa.
